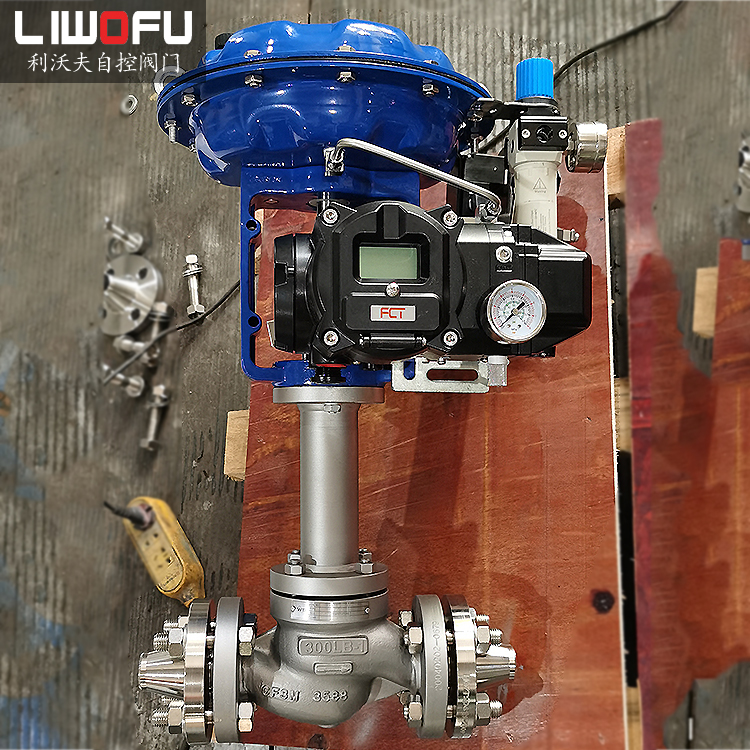

氣動波紋管調節閥由多彈簧氣動隔膜執行機構和波紋管密封控制閥體組成。閥蓋采用波紋管和填料雙重密封，從根本上杜絕了中度泄漏的可能。質量、易燃、易爆、易揮發、有毒或有價值介質的流量和壓力控制。

氣動波紋管調節閥是在密封元件的外面加一層保護膜，防止腐蝕性介質直接接觸密封元件。隨著介質壓力的增加，波紋管拉伸，介質的密封面減小。對于強腐蝕性介質，也可采用雙波紋管結構密封以產生沖擊。

氣動波紋管調節閥主要技術參數

閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN25～300mm
公稱壓力	PN 1.6、2.5、4.0、6.4MPa
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式	單座柱塞型、籠式導向型、套筒平衡式閥芯
流量特性	線性、等百分比

執行機構及附件、作用形式

執行器型式	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
很好面積(cm2)	350	350	560	900	1400
行程	10、16	25	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動波紋管調節閥主要零件材料

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座、套筒	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套、并帽	304	304	316	316L
5	墊片	聚四氟乙烯(PTFE)/金屬石墨墊片
6	閥蓋	WCB	CF8	CF8M	CF3M
7	閥桿	304	304	316	316L
8	波紋管	304	304	316	316L
9	填料	聚四氟乙烯(PTFE)/柔性石墨
10	螺母	304	304	316	316L

氣動波紋管調節閥主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動波紋管調節閥額定流量系數Kv、額定行程、配用執行器型號

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	單座	11	17	27.5	44	69	110	176	275	440	630	1000	1600
	籠式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程		16		25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56

氣動波紋管調節閥主要外形及連接尺寸

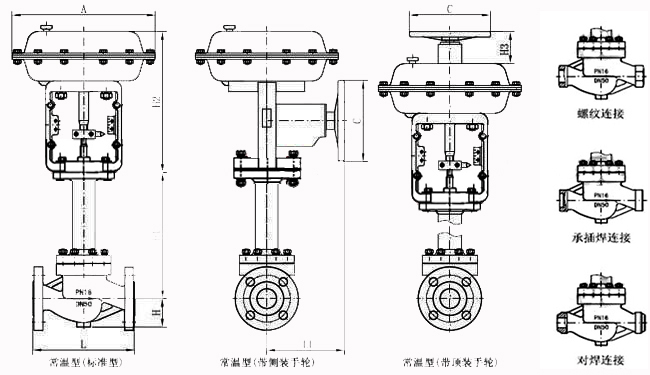

氣動波紋管調節閥結構圖

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		365	425	430	445	660	680	690	748	740	780	820	880
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	270	270	270	320	320	320	400	400
