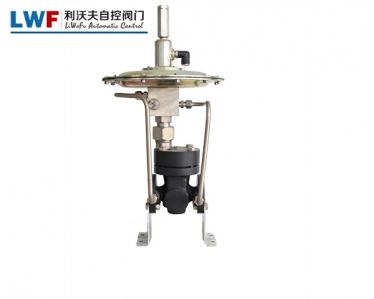

V230D02Y自力式微壓調節閥

自力式微壓調節閥是一種不需要外部能量，以控制介質的能量為動力源，引入執行器膜室產生推力，控制節流元件運動的一種控制閥。自力式壓力調節閥用于氫冷發電機組的密封油和氫氣、液化氣、氧氣和氮氣等各種行業。氣體減壓、穩壓、泄壓調節：用于各種石油、化工、液體儲罐的氣封。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

自力式微壓調節閥是一種不需要外部能量，以控制介質的能量為動力源，引入執行器膜室產生推力，控制節流元件運動的一種控制閥。實現自動調整。主要用于各種工業爐煤氣燃燒系統，控制燃料A、B的混合比，達到理想的燃料條件。自力式壓力調節閥用于氫冷發電機組的密封油和氫氣、液化氣、氧氣和氮氣等各種行業。氣體減壓、穩壓、泄壓調節：用于各種石油、化工、液體儲罐的氣封。

自力式微壓調節閥采用平衡式單座閥用于控制小壓差，壓力穩定，精度高，密封性能好。運行時可任意調節設定值，可廣泛用于介質壓力1.4Mpa以下，工作溫度120℃（或150℃）以下，壓力調節范圍0.14～7.2的閥門千帕適用于非腐蝕性氣體介質。受壓后（水柱液位mm），廣泛應用于各種石油、化工、液體儲罐的氮氣密封系統。

自力式微壓調節閥是一種不需要額外能源，以調節后的介質壓力為動力源，自動調節壓力為恒壓的節能產品。適用于各行各業。反應堆燃燒系統、燃?xì)狻⑹彤a(chǎn)品或油庫。儲罐、保護氣和熱處理保護氣微壓自動調節等場合。

自力式微壓調節閥主要技術參數

公稱通徑DN(mm)	20	25	32	40	50	65	80	100
額定流量系數Kv	7	11	20	30	48	75	120	190
公稱壓力(MPa)	1.0 1.6
固有流量特性	快開
保證調壓閥正常工作的zui小壓差P(MPa)	≥0.01
壓力分段范圍 (KPa)	0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100
工作溫度℃	≤80
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭(如：ANSI、JIS、DIN等標準) ?
結構長度	按GB12221-89標準

自力式微壓調節閥主要性能指標

控制精度％		±10
允許泄漏量	硬密封(L/H)	單座(Ⅳ級)：≤10-4閥額定容量：雙座(Ⅱ級)、≤5×10-3×閥額定容量
	軟密封 (ml/min)	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

自力式微壓調節閥外形尺寸

公稱通徑 DN	20	25	32	40	50	65	80	100
法蘭距離L	185	200	205	222	254	276	298	352
執行器寬K	395
總高度H	456	465	470	470	480	490	490	510
導壓管接口螺紋	M16×1.5
重量Kg	12	13	15	17	20	28	38	43

自力式微壓調節閥閥門主要零件及推薦使用溫度范圍

零件名稱		材料	溫度范圍
閥體、閥蓋		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增強)聚四氟乙烯	-20～200℃
		司太萊合金堆焊	-250～550℃
壓力平衡元件	波紋管	18Ni12Mo2Ti	-160～300℃
壓力平衡元件	彈簧	18Ni12Mo2Ti	-160～250℃
