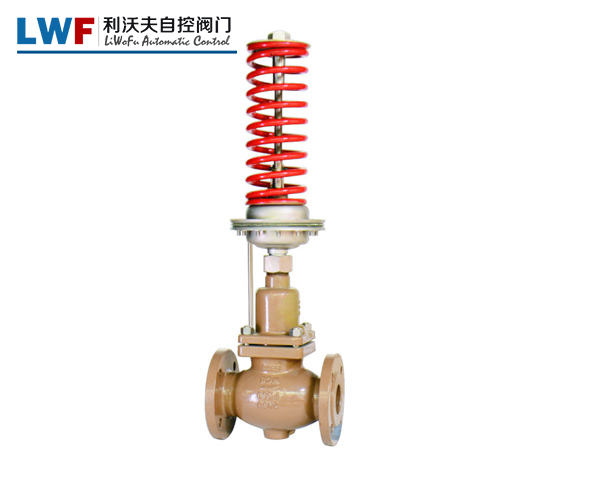

您當前的位置:首頁 / 產品展示 / 自力式壓力調節閥 / V230自力式壓力調節閥
所屬分類： 自力式壓力調節閥
調節閥廠家浙江利沃夫自控閥門專業生產自力式壓力調節閥，多年以來我們一直打造好的自力式壓力調節閥品牌，為客戶提供實惠的自力式壓力調節閥價格，咨詢電話:13738330777
產品詳情
自力式壓力調節閥根據閥前后壓力點的位置分為兩種。如果壓力點在閥的前面，則調節閥之前的壓力是恒定的；如果壓力點在閥的后面，則閥之后的壓力是恒定的。當將閥門前后的壓力同時引入執行機構氣室的兩側時，自動壓差調節閥可以將調節閥兩端的壓力調節為恒定，并且孔板兩端的壓力都固定在管道上。也可以將差異引入膜中。執行器氣室的兩側形成自動流量控制閥，或使用其他方法檢測流量并使用自動差壓控制閥。調整流量。
自力式壓力調節閥工作介質在閥芯之前的閥壓力P1之前，閥座的節流閥是閥壓力P2、同時，P1通過控制線輸入到執行器的上隔膜腔，并作用在頂板上。產生的力決定了閥芯和閥座的相對位置，并與控制閥前壓力的彈簧反作用力平衡。隨著閥后壓力P1的增加，作用在頂板上的力P1也增加。此時，頂板的力大于彈簧的反作用力，因此閥芯與閥座分離，直到頂板的力和彈簧的反作用力達到平衡。
自力式壓力調節閥的閥芯與閥座之間的流通面積變小，流阻變小，P1下降到設定值。類似地，當閥后的壓力P1下降時，作用方向相反。這是自動（預閥）壓力調節閥的工作原理。
自力式壓力調節閥技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
| 額定流量系數(KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||||||
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||||||||||
| 公稱壓力PN(Mpa) | 1.6、4.0、6.4 | |||||||||||||||||||||
| 壓力調節范圍 | 15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500 | |||||||||||||||||||||
| 流量特性(℃) | 快開 | |||||||||||||||||||||
| 調節精度(%) | ±5 | |||||||||||||||||||||
| 使用溫度(℃) | ≤350 | |||||||||||||||||||||
| 允許泄漏量 | 硬密封(1/h) | 單座：≤10ˉ4閥額定容量(IV級)；雙座、套筒：≤5×10ˉ3閥額定容量(II級) | ||||||||||||||||||||
| 軟密封(m1/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||||||
| 減壓比 | zui大 | 10 | ||||||||||||||||||||
| zui小 | 1.25 | |||||||||||||||||||||
