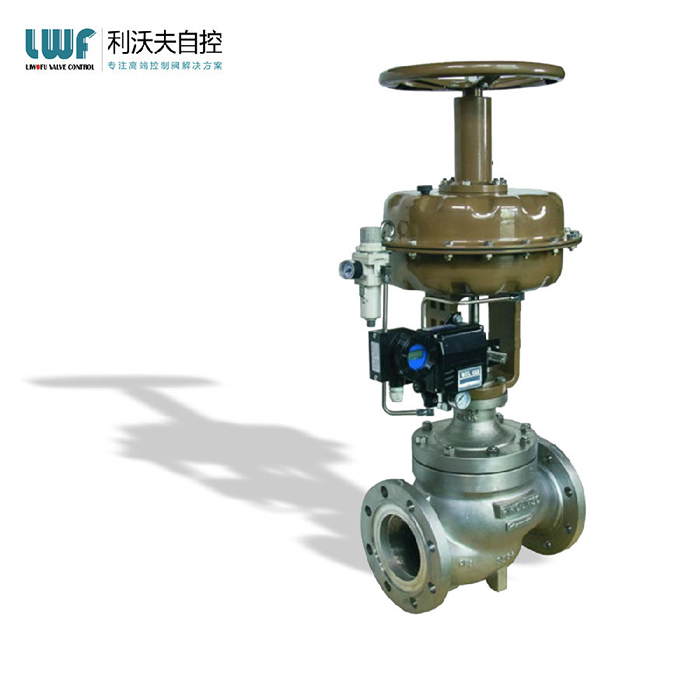

ZJHM氣動調節閥

ZJHM氣動調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。ZJHM氣動調節閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、城建等領域。咨詢電話:13738330777

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

ZJHM氣動調節閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

ZJHM氣動調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

點擊查看：氣動調節閥說明書

ZJHM氣動調節閥主要技術參數

公稱通徑 DN（mm ）			20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv		直線	6.9	11	17.4	27.5	44	69	110	176	275	440	690
		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 L（mm）			16		25			40			60
膜片很好面積 Ae（cm 2 ）			280		400			600			1000
信號范圍 Pr（kPa）			20 ～ 100 、 40 ～ 200
氣源壓力 Ps（MPa）			0.14 、 0.25
固有流量特性			直線、等百分比
固有可調比			50
允許泄漏量			硬閥座不平衡型： IV 級軟閥座： VI 級
公稱壓力 PN（MPa）			1.0 、 1.6 、 4.0 、 6.4
工作溫度 t （ ℃ ）	常溫型		-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
	散熱型		-40 ～ 450 、 -60 ～ 450
	高溫型		300 ～ 560
	低溫型		-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

ZJHM氣動調節閥外形尺寸及重量單位：mm

DN	L			H		H1				質量		φA
DN	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

氣動調節閥工作原理
氣動調節閥工作原理

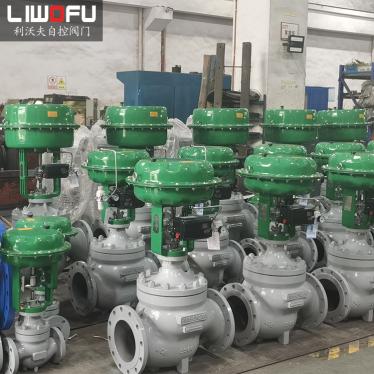

 氣動蒸汽調節閥工作原理
